AP3016D XY-C15H パワーアンプ基板

普通に素直ないい音が出る。

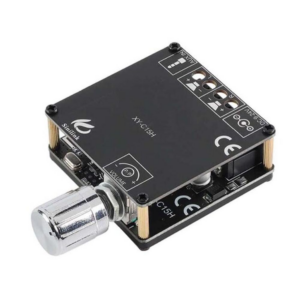

D級アンプ XY-C15H

送料も含めると1000円前後で手に入る。

概要

製品名: 20W + 20W Bluetooth オーディオパワーアンプボード

製品型番: XY-C15H

電源: DC9-24V/2A以上

Bluetoothバージョン: 5.0

オーディオ入力: Bluetooth + AUX入力

伝送距離: 15 メートル (障害物がない場合)

ボリューム調整: ハイエンドエンコーダーノブ調整、スムーズな感触

アダプタースピーカー: 10W-100W /4オーム-16オーム

出力電力: 20W*2

保護機構: 静電気保護、過熱保護、過電流保護、短絡保護

ユニークな機能: Sinilink-APP 制御をサポート

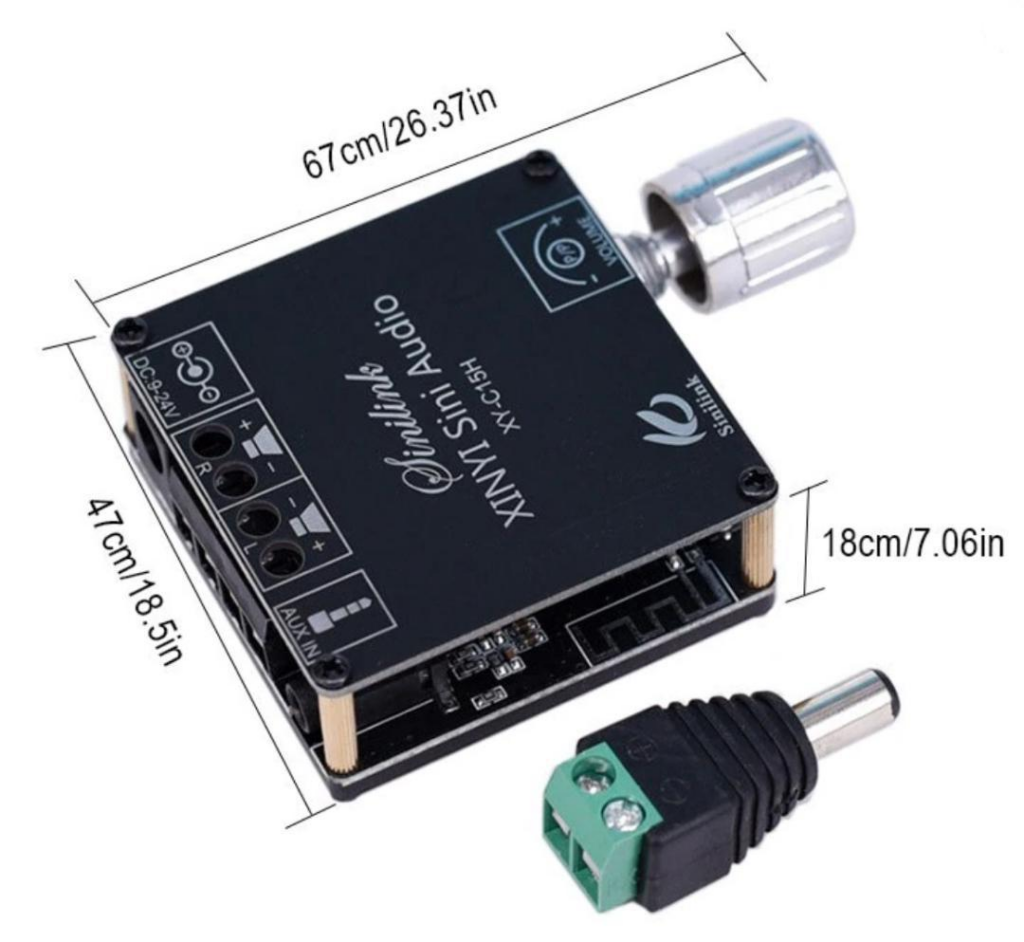

商品サイズ: 67×47mm

色: 黒

材質: PCB 回路基板

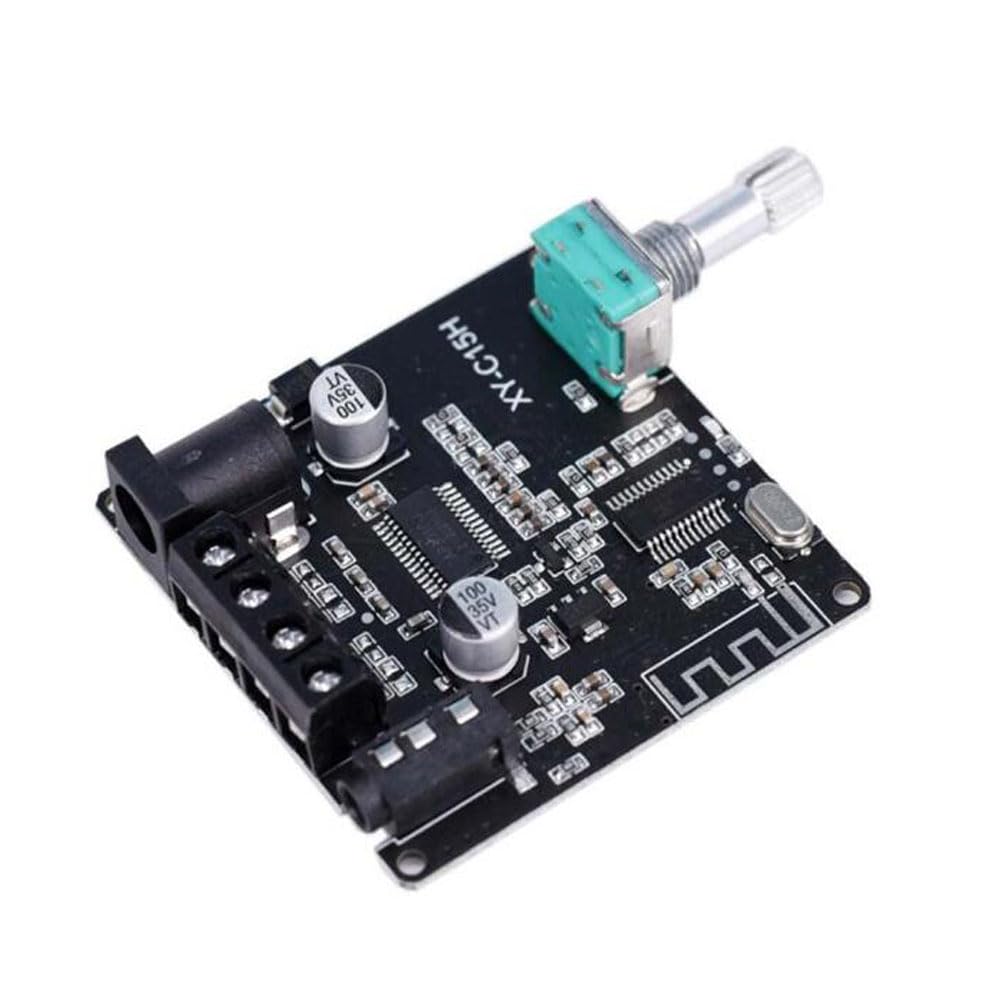

AP3016Dというチップを使っているらしい。正体はよくわからず。

どこで購入?

Amazon、AliExpress、メルカリなどで購入可能。

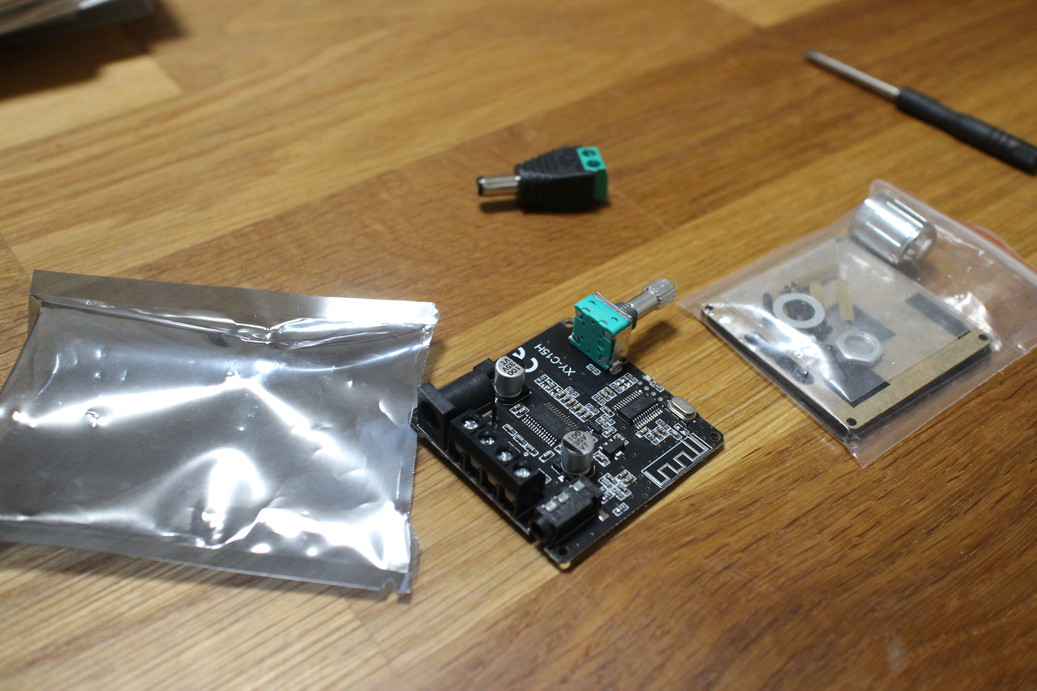

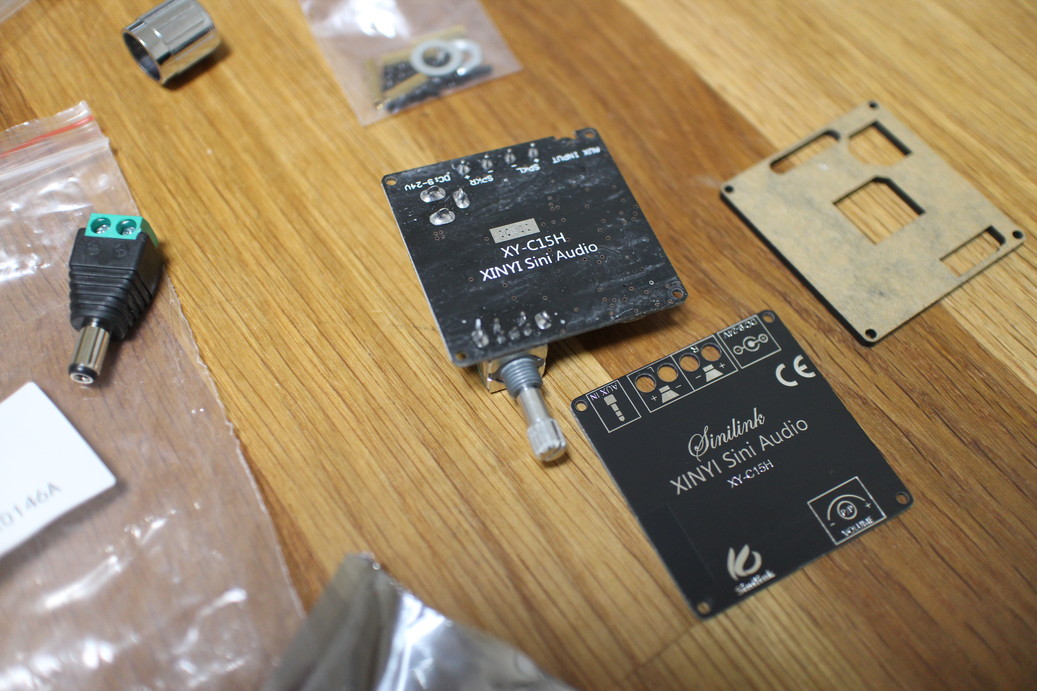

こんな状態で手に入る

画像は半分開封しているけど、

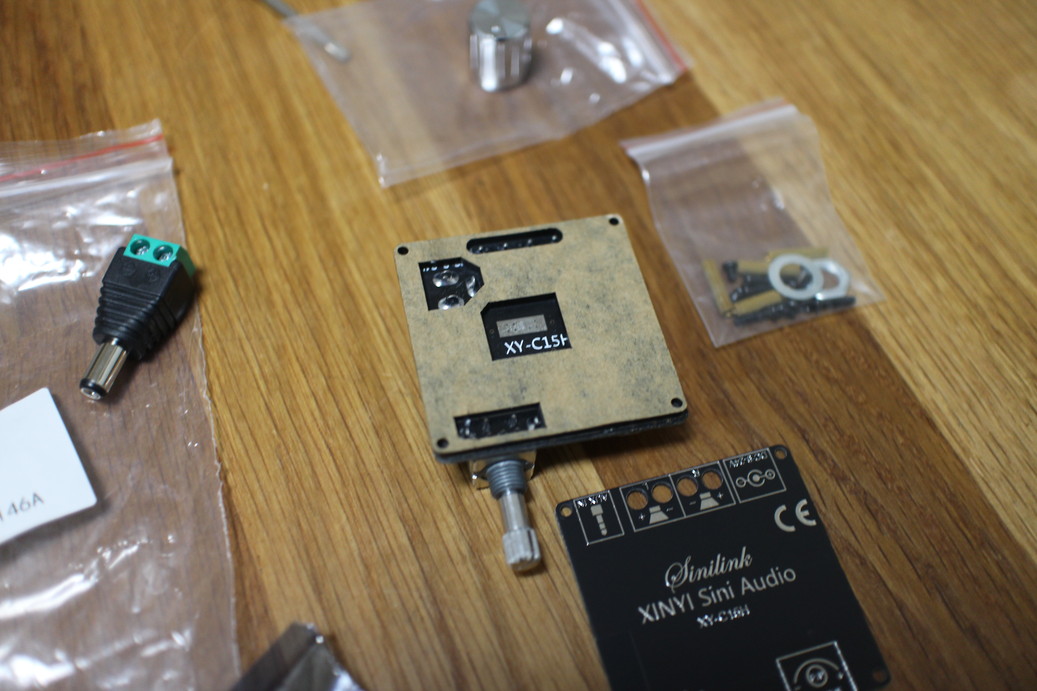

基盤、電源用のプラグ、プラスドライバー、ケースが袋に入っている。

ケースなしでむき出しの状態でも使用は可能。

組み立てなくてもいいし、自分で箱を作ってもいい。

組み立てる

安い基板のみのほうを購入すると基板のみ。

100円ぐらいの追加で、上と下をちょっとカバーしてくれる程度の外装が付く。

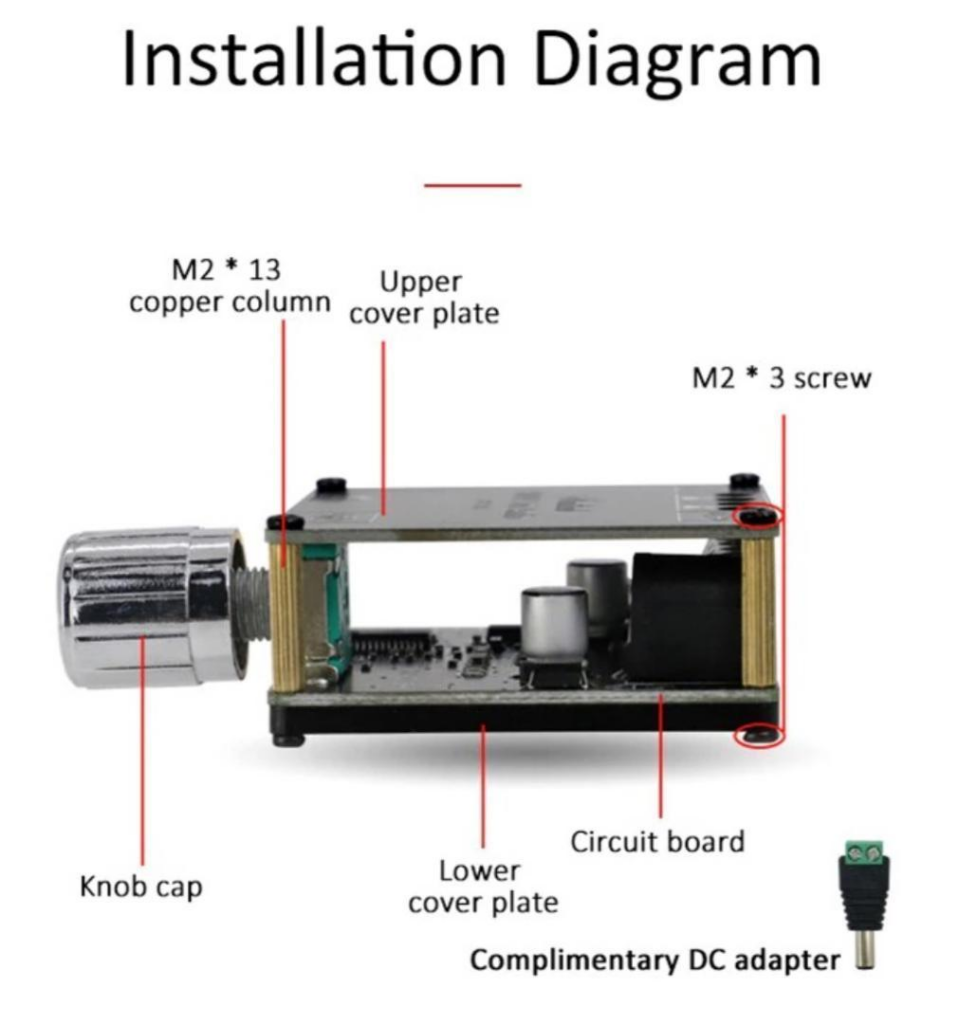

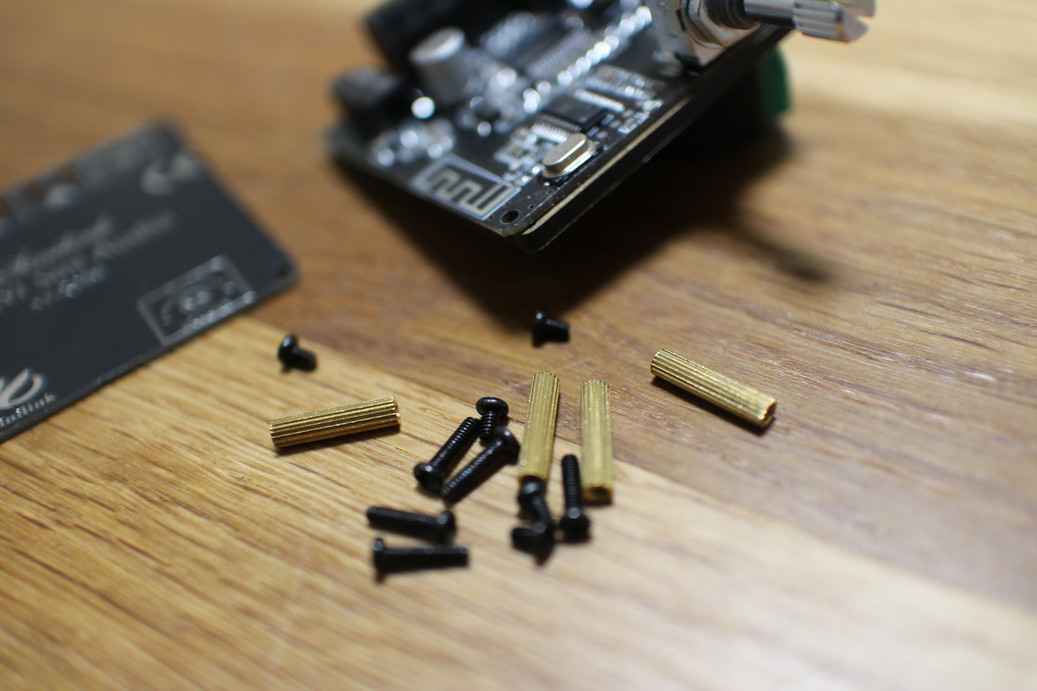

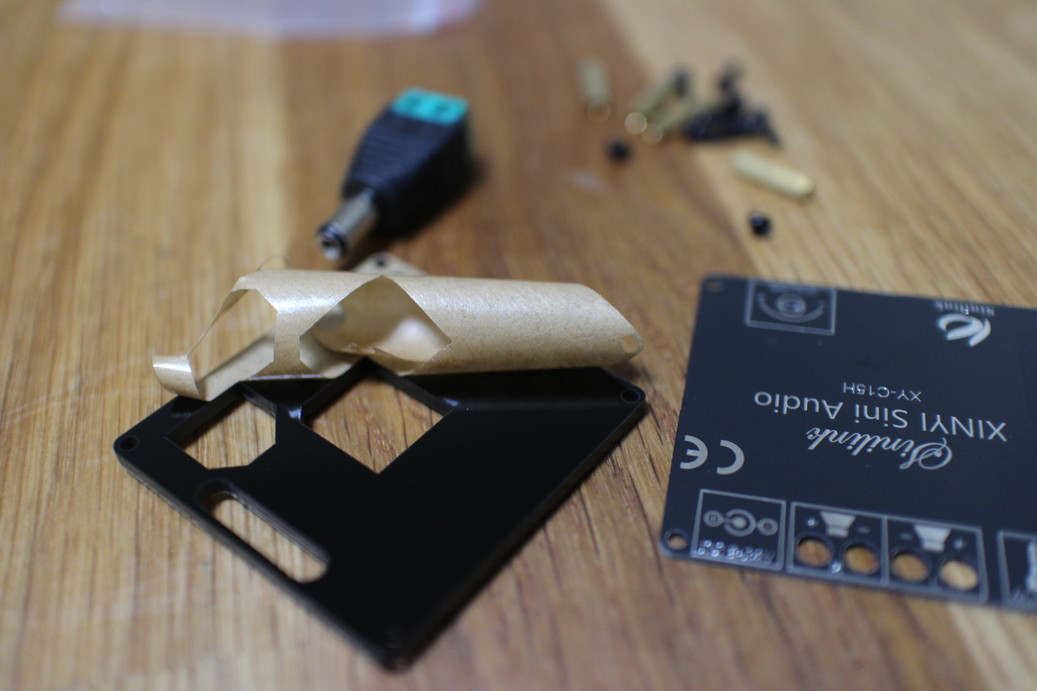

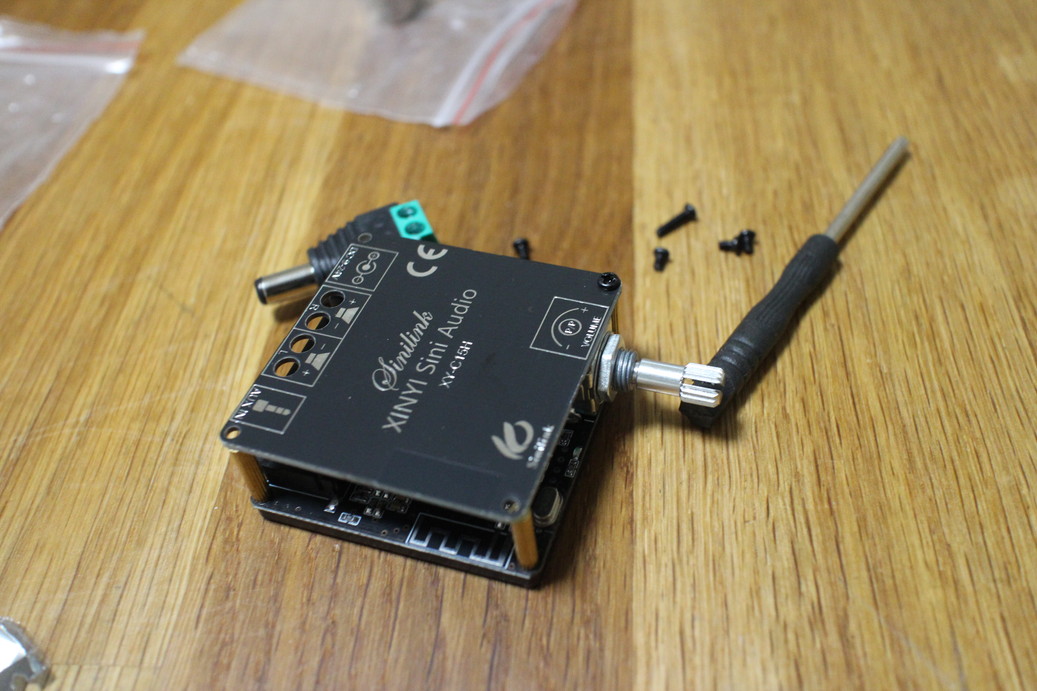

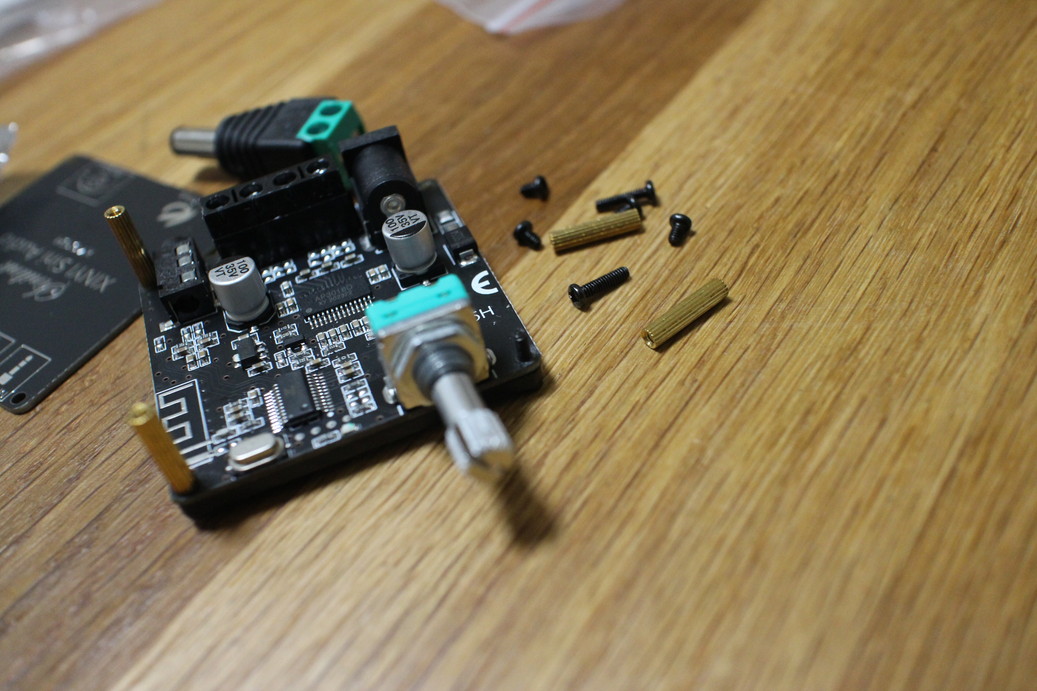

底面に板をつける。ねじ(長)を入れる。柱をねじで立てる。上面に板をつける。ねじ(短)で止める。

ボリュームのつまみをつける。

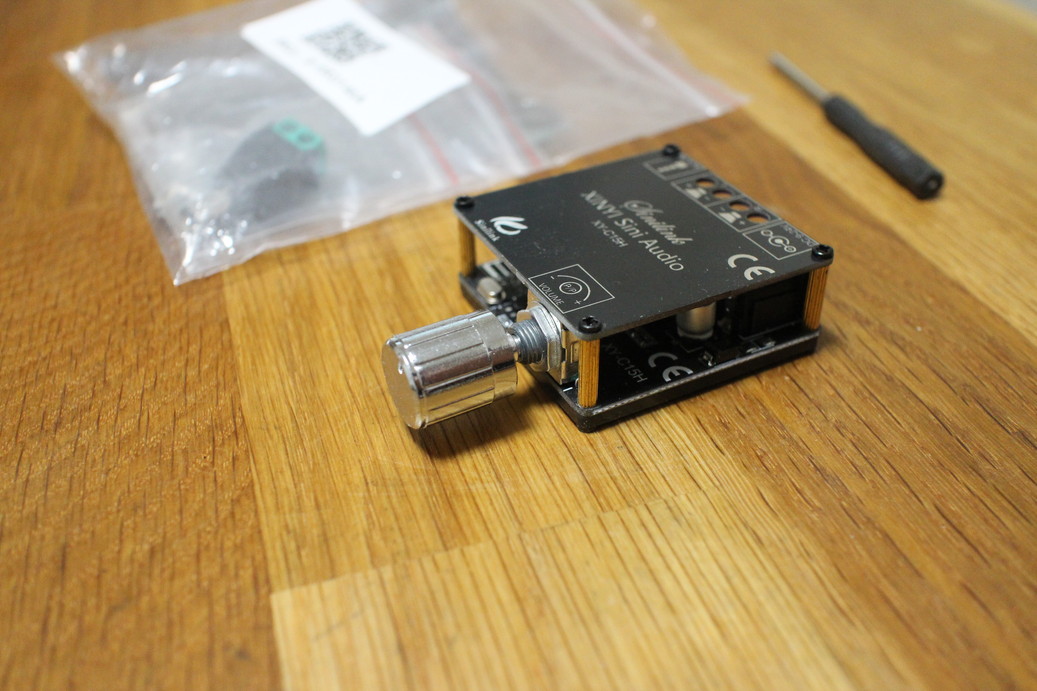

以上。

音源と接続

例)スマホのイヤホンジャックと接続

例)DACのRCAからAUXに変換するケーブルで接続

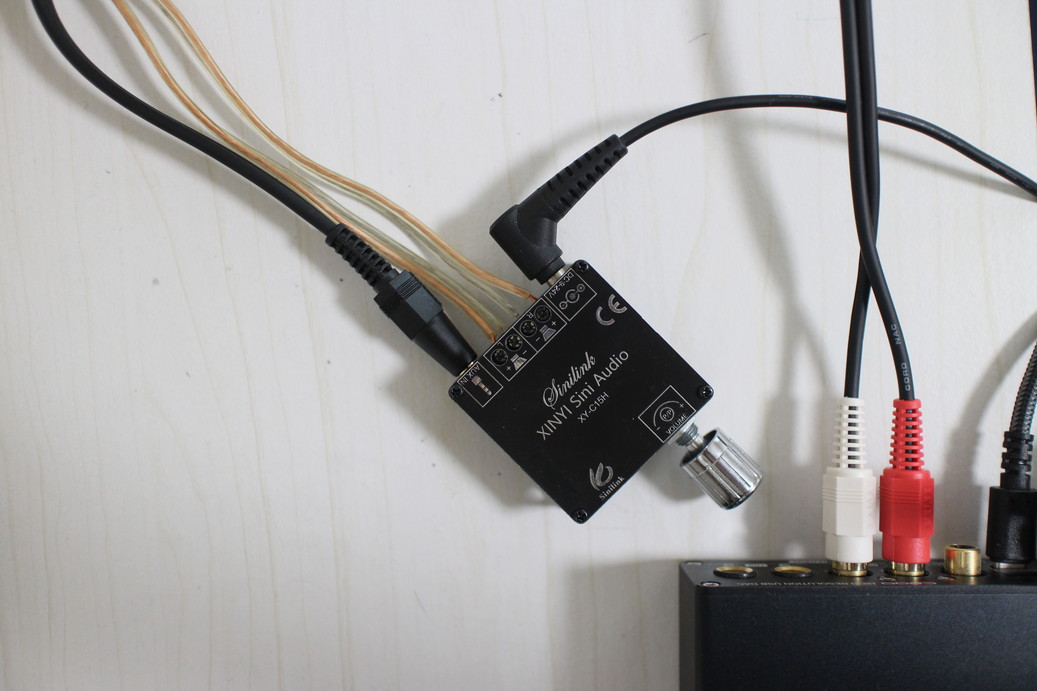

スピーカーと接続

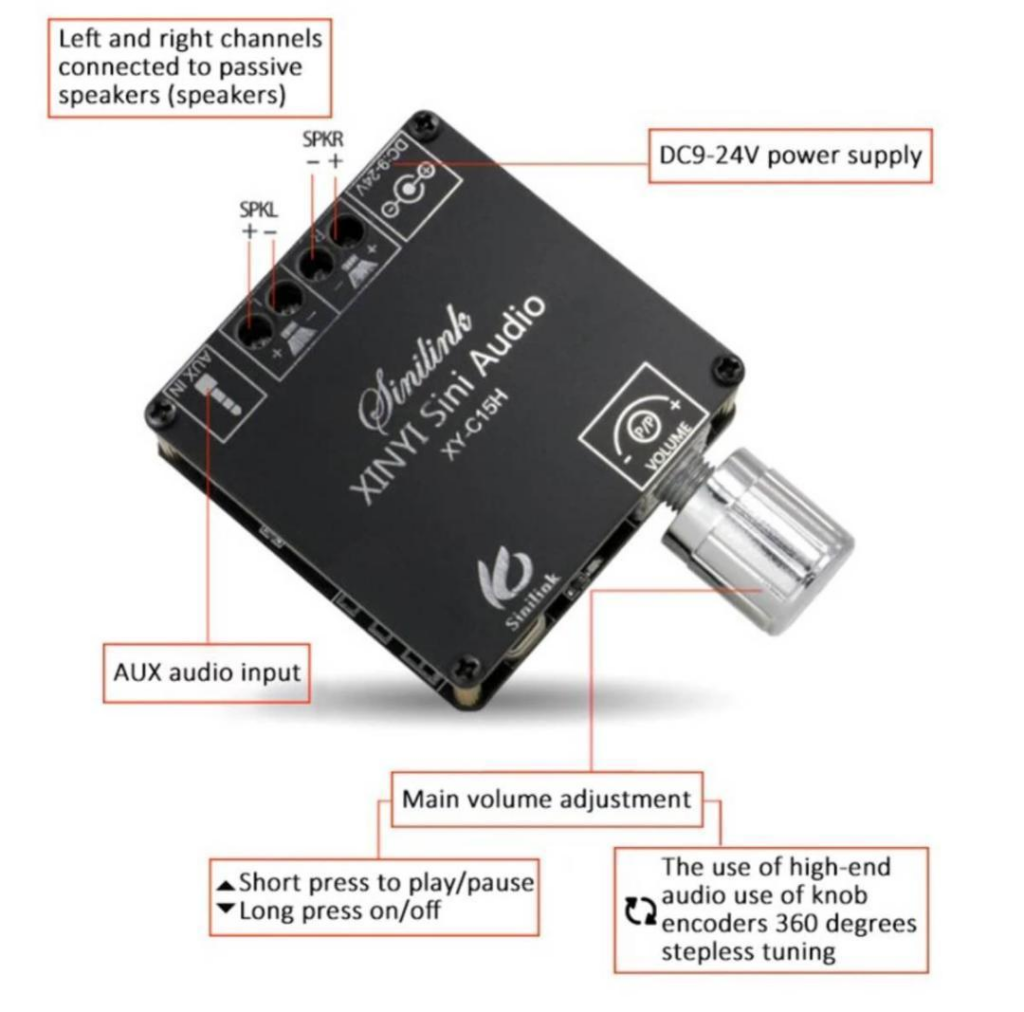

5cm程度の辺に、電源、AUX入力、スピーカー端子が並んでおり、スペースに余裕がない。

スピーカーケーブルをつなぐ端子はスクリュー端子台というもの?頻繁に抜き差しする可能性がある場合は、棒端子というのがあるとよさそう。ピンプラグを使ってみたが、狭くて4本差せなかった。

電源

DC 9V~24V

スピーカーが4Ωなら12Vまで。8Ωなら24Vまでとのこと。

スピーカーは8Ω。

手元にパソコン用のACアダプタ 19V があった。電圧、電力はOK。

プラグもちょうどサイズが一致した。

これでいい。よかったよかった。

PCのアダプタには20V前後のがよくある。プラグのサイズが色々あるので、探すとちょうどよいのが見つかるかも。

音を出す

問題なく出た。

操作方法

取扱説明書がないので、予想で操作する。

ACアダプタをつなぐと、まずはいきなり電源がONになる。

ボリュームのつまみは押せるようになっている。長押しで電源OFF。

ボリュームのつまみを押すと、BluetoothとAUXの切り替え?

Bluetoothを使いたかったらアプリが必要。アプリなしでは、ペアリングまではいけるけど、音は出せなかった。

出力が20W+20W。小さいスピーカーを狭い部屋で鳴らすには十分。DAC側もほどほどのボリューム、アンプ側もほどほどのボリュームで十分な音量。無駄に高価で大出力のアンプより、こういうののほうが適材適所ということになるのかな。

不満な点

とにかくシンプルなものが欲しかったので、以下はいらない。

  • Bluetooth不要
  • 謎のアプリとの連携(スマホアプリ Sinilink app をインストールしないとBluetooth使えない)
  • Bluetoothのためなのか青いLEDが点灯、点滅する。消したい。
  • 電源を入れたとき「ポロロロ♪」と音がする。余計な音は出ないでほしいのに。
  • RCAで入力出来たらもっとよかった。アンプ側のINPUTがAUX端子なので、DACからのRCA出力をAUXに変換するケーブルを追加で用意した。

もしかしたらBluetoothなしのもっとシンプルバージョンが存在するのかもしれない。

でも探してみるとBluetoothだけにして有線接続なくして小型化したバージョンのほうが出てくる。ほしいのはそっちじゃないんだけどな。

良かった点

パッシブスピーカーを鳴らすためだけの、なるべくシンプルなアンプが欲しかった。不要な機能があるけれど、まあシンプルなほうか。

部屋の大きさ、スピーカーの大きさに応じた、適切なスペック。

出力も十分。部屋で聞くには20W+20Wで十分。音量上げたら爆音が出る。

小さい。幅5cm、厚み2cm程度。軽い。

ほんのり温かくはなるけど、熱くなったりしない。

最近のデジタルアンプらしい感じというか、フラットで解像度もあり、違和感もない。

わりと素直でいい音が出る。



もともと古い大きいアンプがあったけど、スピーカーと釣り合ってなかったと思うので、スピーカーを買い替えるまではこれでいい。
